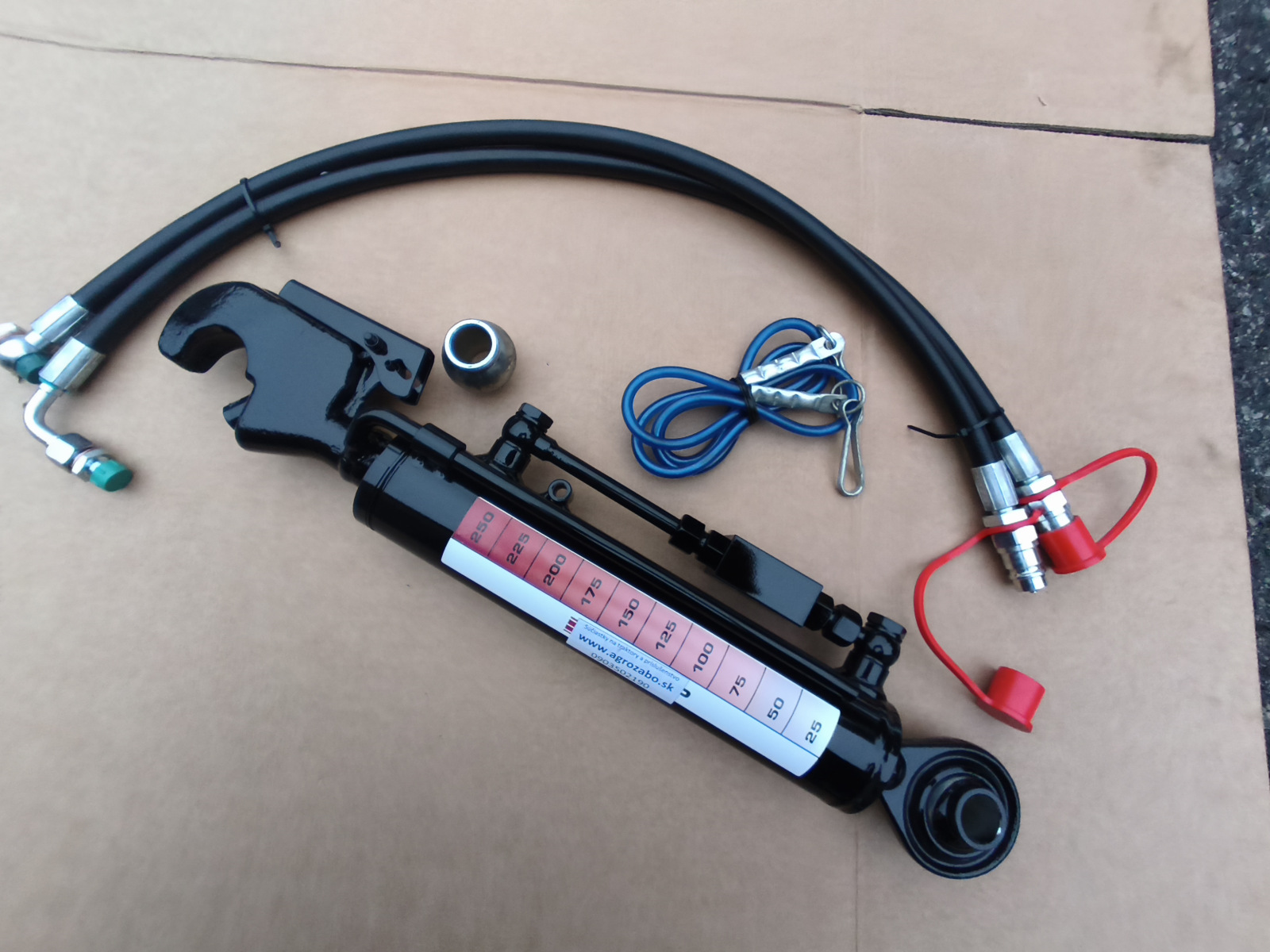

Hydraulicky treti bod, skrutka

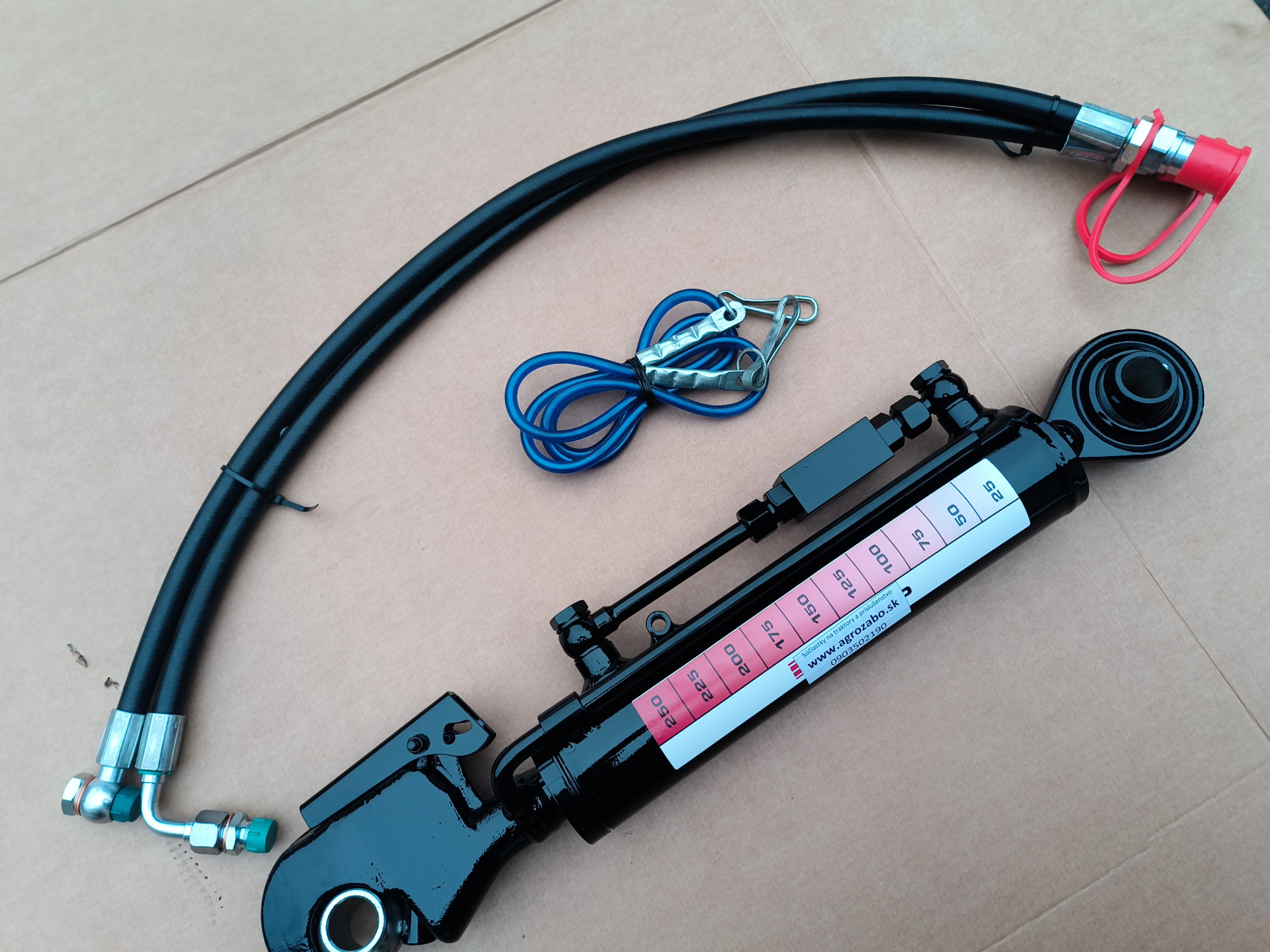

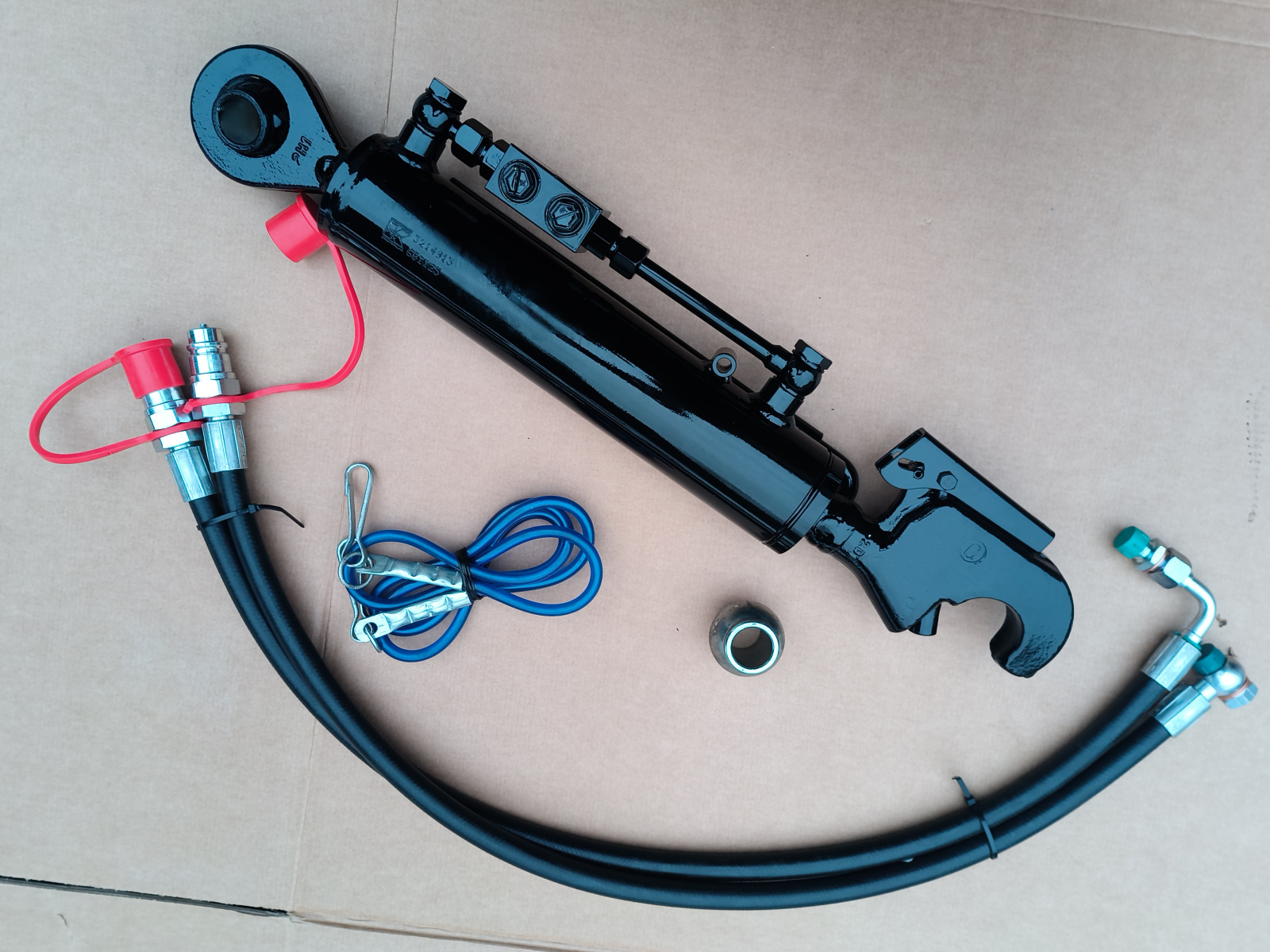

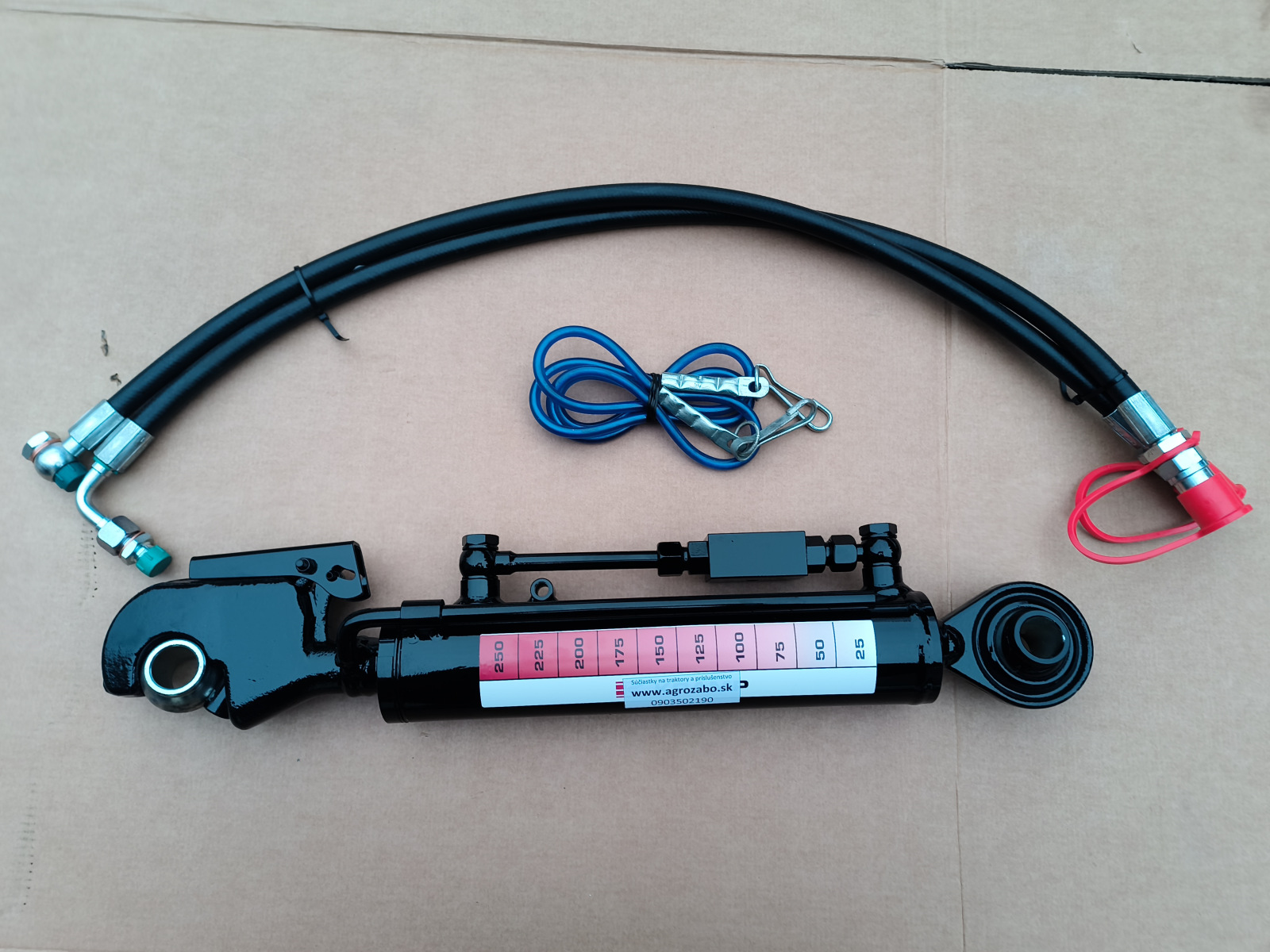

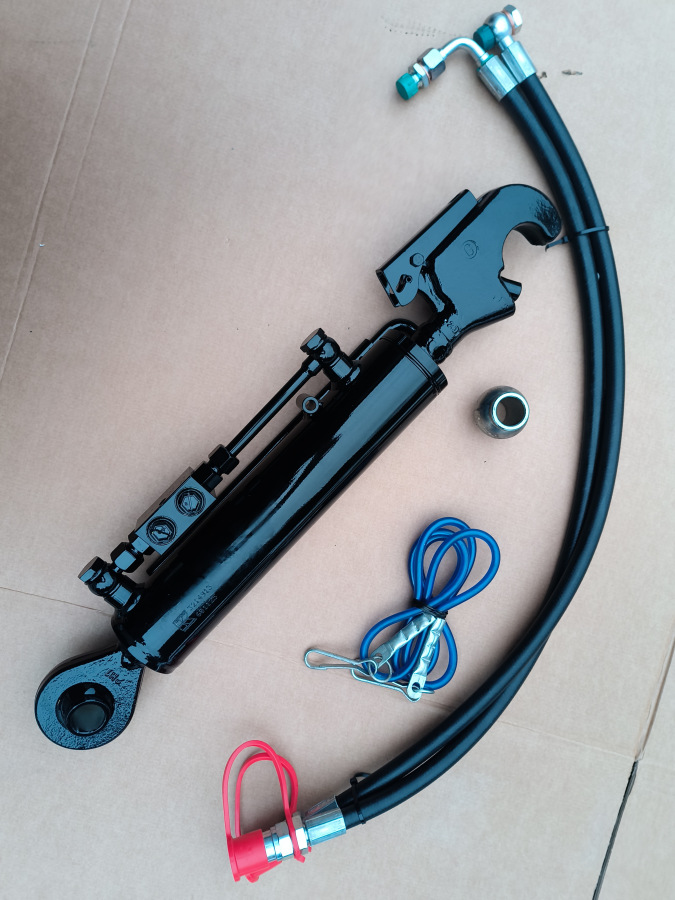

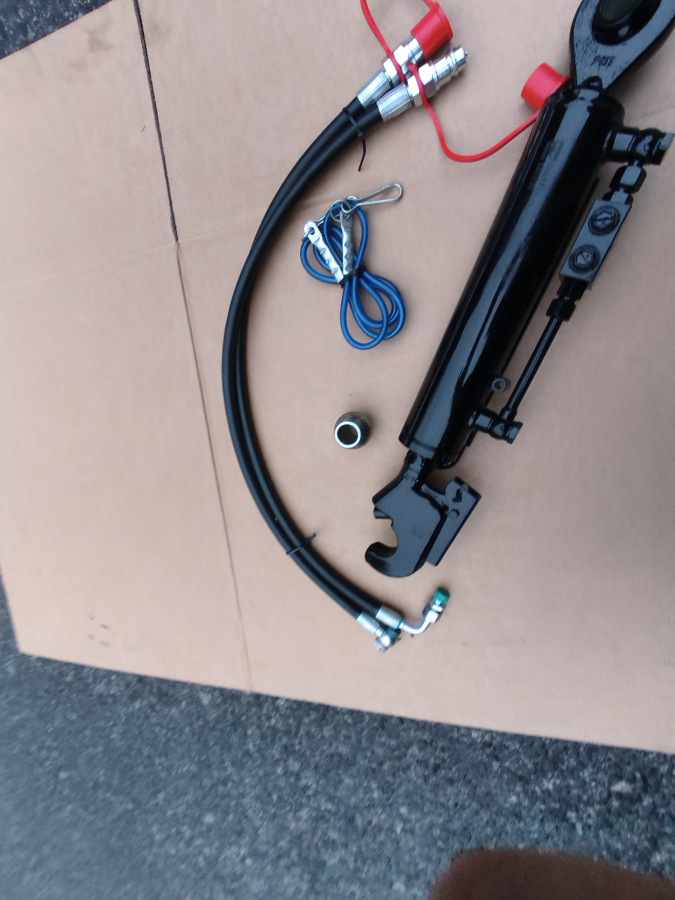

TCVNN356323022 Horné vodiace rameno D35-63-230/546 KR25.7/WKS975/ montážna súprava

Podrobnosti o výrobku

Trojbodové prepojenie kat. 1, 2 a 3

S indikátorom dĺžky

Typ TCVNN je vybavený riadeným spätným ventilom

Typ TCVNNE je vybavený kontrolovaným spätným ventilom a predĺženým koncom tyče na strane traktora

Maximálne radiálne zaťaženie: 10 % axiálneho zaťaženia

Médium: minerálny olej, HLP ISO VG 32 až ISO VG 46

Čistota média: ISO 4406 22/20/17 alebo NAS 9

Vždy sa uistite, že hydraulické horné vodiace rameno má dostatočný rozsah pohybu na strane traktora, aby sa predišlo možnému zlomeniu alebo bezpečnostnému riziku. V prípade potreby zvážte použitie horného vodiaceho ramena TCVNNE s predĺženým koncom tyče.

Nominálny tlak

200 BAR

Max. prevádzkový tlak

250 BAR

Max. tlačná kapacita pri 200 baroch

6,3 t

Max. ťažná kapacita pri 200 baroch

4,4 t

Max. otáčky piestu

0,1 m/s

Farba

Čierna

Min. dĺžka

546 mm

AMax. dĺžka

776 mm

Zdvih

230 mm

Priemer tyče

35 mm

Priemer otvoru valca

63 mm
